高速SerDes讯号SI分析，第一步是根据通道损耗规格决定PCB叠构与PCB材料（我们在这里有分析过），其中包含：

1. CCL材料选择（包含：树脂系统、铜箔、玻璃纤维布）
2. Core/PP厚度设计
3. 玻璃纤维布种选择
4. 传输线阻抗设计，决定差动对的线宽/线距
5. PCB总层数

CCL材料介绍

CCL（Copper-Clad Laminate）或者说是覆铜基板，是PCB材料的一种形式，在硬板上几乎无所不在。

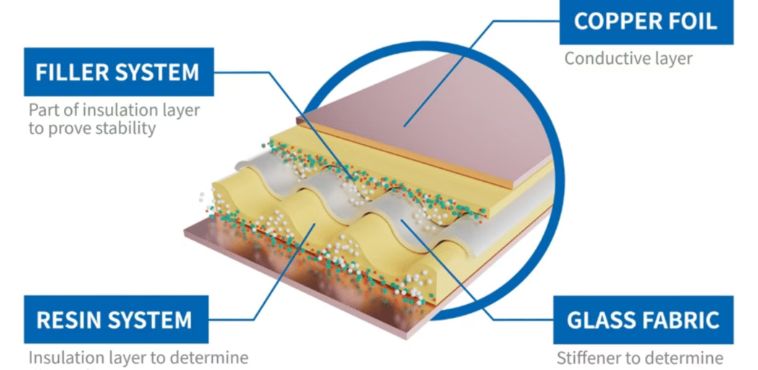

那么 CCL 里头到底是什么组成的呢？ 其实主要包含几个关键材料：

• 树脂（Resin）：这是CCL的「胶水」，负责把所有材料黏在一起，并提供绝缘效果。
• 填充物（Filler）：这些是加入树脂里的粉末状物质，主要用来调整机械强度、热膨胀系数 （CTE），这个也是影响损耗参数（DF）的最大因子。
• 铜箔（Copper foil）：提供导电路径，表面粗糙度会影响高频讯号的损耗。
• 玻璃纤维布（Fiber weave）：提供 CCL 机械强度，避免基材变形，Low DK布有着良好的损耗表现。

CCL材料损耗

在高速PCB设计中，选择合适的材料是必要的起手式，因为不同材料的损耗会直接影响信号完整性和走线长度。 为了区分不同等级的高速材料，各大板材厂、终端CSP和芯片设计商都会制定自己的分类方式，但命名规则各有不同。

一般来说，常见的材料等级会用 Low Loss （LL）、Very Low Loss （VLL）、Super Low Loss （SLL）、Ultra Low Loss （ULL）、Extreme Low Loss （ELL） 这类名称来标示，或是拿传统CCL大厂Panasonic的命名方式来对标（M4~M9）， 等级越高表示材料的介电损耗DF逐渐降低。 简单来说，损耗越低，适用的频率越高，价格当然也会越贵。

根据损耗能力分类CCL

以下是常见的等级划分、对应材料与应用领域：

1. Low Loss (LL)
• 适用于 10G以下 应用，如 10G Ethernet、Below PCIe Gen3
• DF值约在 0.010~0.007
• 常见材料：EMC EM-526， ITEQ IT-958G、TUC TU-863+， Panasonic M4
2. Very Low Loss (VLL)
• 适用于 10G ~ 25G 应用，如 PCIe Gen4、100G-CAUI4
• DF值约在 0.007~0.005
• 常见材料：EMC EM-528， ITEQ IT-968G、TUC TU-883， Panasonic M5
3. Super Low Loss (SLL)
• 适用于 32G-NRZ， 56G ~ 112G PAM4 应用，如 PCIe Gen5/6、400G Ethernet
• 介电损耗 （DF） 约在 0.005~0.003
• 常见材料：EMC EM890， ITEQ IT-988G、TUC TU-883A， Panasonic M6
4. Ultra Low Loss (ULL)
• 适用于112G PAM4及以上，如800G Ethernet
• DF值约在 0.003~0.002
• 常见材料：EMC EM-890K， ITEQ IT-968、TUC TU-883A Sp， Panasonic M7
5. Extreme Low Loss (ELL)
• 目前最高等级的高速材料
  ，适用于 224G PAM4、800G/1.6T Ethernet
• DF值小于0.002，甚至能接近PTFE
• 常见材料：EMC EM892K2， TUC TU-943SR， ITEQ IT-988GSE， Panasonic M8

帮大家做个总结

铜箔损耗

除了树脂系统的改良之外，铜箔的进步也是推动高速CCL持续优化的主因。 国际印刷电路板组织IPC定义的铜箔等级最高只到VLP（Very Low Profile），等级再往上就进入了战国时代，每家铜箔厂与CCL厂都有自己的名称，常见的如HVLP（Highly Very Low Profile），目前最高等级已经到达HVLP4甚至HVLP5。

p.s. 有些人的HVLP4跟HVLP5的铜箔等级是一样的，不能单纯以命名来分类CCL的差异！

什么是铜箔粗糙度？

铜箔的等级差异，主要来自于粗糙度（Roughness），市场上不同等级的铜箔，主要就是通过降低粗糙度来提升高速传输性能。

根据不同测试方法，可以将粗糙度的定义区份成Ra或是Rz。

 Ra （Arithmetic Average Roughness，平均粗糙度）

• 计算的是测量区域内表面高度的平均值，不考虑最大与最小的变异。
• Ra 值较小的铜箔表面较为平滑，但它无法完整反映极端峰值 （高点或低点） 的影响。
• 常用于一般机械加工与金属表面检测，但对于铜箔来说，Ra 有时不足以评估其对高速信号的影响。

 Rz （Mean Peak-to-Valley Height，十点平均粗糙度）

• 测量样本区域内的五个最高点与五个最低点的距离平均值，因此能够反映表面凹凸的极端变异。
• Rz 的数值通常比Ra高，因为它包含了表面最不规则的区域，能更真实地描述铜箔对高速信号的影响。
• 高速PCB设计更常参考Rz，因为信号传输时，电子会受到局部表面不规则性的影响，而Rz能够提供更贴近实际的数据。

我们常用的粗糙度SI分析模型是Huray Model，这个模型主要以Rz为主要参数去做计算（原因上面有提），因此我们在选择铜箔时主要分析的是Rz。

铜箔粗糙度对损耗的影响

Data Rate越快，频宽越高频，铜箔损耗的影响越大，可以看出在53GHz时，HVLP4的损耗离HVLP3的损耗差距变得很大。

玻璃纤维布

玻纤布（Fiber Weave）强化了CCL的机械特性，让CCL更坚固。 根据DK/DF值，玻纤布的开发已经来到第四代，依序为E-Glass， Low-DK 1， Low-DK 2和石英（Q）布。

传统E-Glass布的DF比较大，连带导致使用此布种的CCL有着较大的损耗，通常应用在PCIe Gen4以前的世代，或其他中低速讯号的应用。

Low-DK 一代布的开发

然而，随着在400G switch进入市场，由于更高频的损耗要求，Low-DK一代布的开发，使PCB损耗在13.28GHz频率下，损耗得以达到0.7dB/inch@13.28GHz。

常见材料：EMC EM890K、TUC TU-943SN

Low-DK 二代布的问世

当 800G switch 开始被市场广泛采用，尤其是在 112G/224G-PAM4 等应用中，Low-DK 一代布 的特性已经逐渐逼近极限，无法满足更高频率下的低损耗需求。 因此，Low-DK 二代布应运而生，这一代材料透过进一步降低玻纤布的 DF，并且搭配更高等级的树脂系统，成功让 PCB 在 26.56GHz 频率下，损耗控制在 0.85dB/inch。

这样的提升幅度是相当惊人的，因为理论上，损耗会随频率线性增加，以 Low-DK 一代布为基准，在 26.56GHz 的损耗应该会达到 1.4dB/inch，但二代布成功将损耗降低近 40%。 这意味着在 800G switch 设计 中，使用二代布的 PCB 能够显著提升 BER （Bit Error Rate） 表现，并确保更长距离的讯号传输可行性。 因此，自 2024 年开始，Low-DK 二代布 逐渐成为高阶数据中心与交换机应用的标准材料之一，许多 CCL 厂商也将其纳入主力产品线。

进入2025年，产业将迎来1.6T交换机（1.6T switch）和224G-PAM4的产品开发，各大网通ODM也将陆续推出搭载Broadcom最新一代网通芯片TH6的产品。 这颗芯片具备512 lanes的224G-PAM4接口，总带宽高达102.4Tbps，是目前市场上最高阶的交换机解决方案之一。

根据目前对市场的理解，Low-DK二代布，尤其是台光电的EM892K2，仍然勉强能够支撑1.6T switch在Optical Transceiver应用上的需求。 不过，这样的选择必须牺牲 Copper Link 或是说DAC cable的应用，因为在 224G-PAM4 这样的超高速传输环境下，二代布的损耗控制已接近极限，难以同时满足铜缆布线的需求。

常见材料：EMC EM892K2、TUC TU-943SR

石英布（Low-DK 三代布）即将到来

石英 （Quartz） 玻纤布被认为是 未来更高频应用的终极材料，因为它具备：

 更低的DF，能进一步降低PCB损耗，适用于224G甚至更高速高频的应用

 更稳定的热膨胀系数 （CTE），能减少高速应用中的热机械应力影响

虽然石英布的特性非常优异，损耗比二代布还能再优化10~15%，更能满足 1.6T switch 甚至3.2T的应用，但目前它仍面临几个严峻的挑战：

 供应量极其有限：目前全球石英布的生产能力非常低，无法快速满足大规模量产的需求。

 CCL量产与认证挑战：尽管各大CCL厂商已将石英布纳入开发roadmap，但目前真正能在2025年通过CCL UL及PCB UL认证的供应商仍然不多。

 经济规模问题：即便2025年能有少量量产，但真正的大规模应用从这些产品量产时间来看，可能还需要等到2026Q3~2027Q2，当产业链成熟后，石英布才可能取代Low-DK二代布，成为下一代标准材料。

预计会出现的材料：EMC EM-896K3
